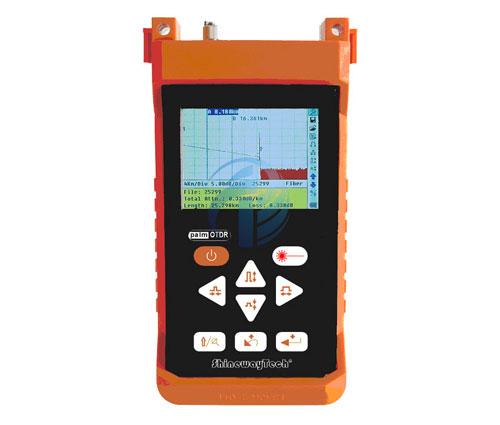

美國信維Palmotdr-S120光時域反射儀 OTDR (閱讀次數:)




palmOTDR-S120系列入門級光時域反射儀

低成本的全功能OTDR
圖形化顯示測試結果
同級别産品動态範圍最大:高達30dB
快速啟動< 5
友好的人機界面,掌上型輕量化設計(僅重1kg)
獨特的熱鍵設計:操作簡單的OTDR
1000條迹線存儲
Bellcore文件格式(.sor)
上位機軟件可批處理數據
USB數據接口,免驅動
多語言可選擇:英語/法語/葡萄牙語/俄語/韓語/意大利語等十種
優化的供電設計:可支持10小時連續測量
防塵、防震設計(通過2米跌落試驗)


OTDR TraceManager 分析軟件
    基于Windows系統的軟件可在PC機上對測試迹線進行顯示、分析和編輯,也可根據用戶需求生成和打印不同形式的測試和分析報告

可浏覽和分析所測試的迹線文件
Bellcore文件存儲格式
顯示迹線,光纖事件,分析信息,測試參數等數據
單頁單迹線或單頁多迹線可選打印模式
批量修改和批量打印功能
多迹線對比功能:在同一窗口同時打開多個迹線,迹線間的差異在同一窗口顯示出來,可以更容易地比較諸如光纖老化等原因所造成的參數改變
CSV格式報告書輸出

技術指标

型号
palmOTDR-S120A
palmOTDR-S120B
波長(±20nm)
1310/1550
1310/1550
動态範圍
24/24dB
28/28dB
光纖類型
Singlemode fiber
Singlemode fiber
盲區
EDZ:5m
EDZ:3.5mA;ADZ:13m
光接口
FC/PC (可互換SC, ST)
FC/PC (可互換SC, ST)
測量精度
±(1m+ 5×10-5×距離+取樣間距)
±(1m+ 5×10-5×距離+取樣間距)
衰減測量精度
±0.05 dB/ dB
±0.05 dB/ dB
反射測量精度
±4 dB
±4 dB
數據存儲
1000條測試曲線
1000條測試曲線
通信接口
RS-232/USB
RS-232/USB
供電方式
雙路供電:NiMH充電電池/ AC适配器
雙路供電:NiMH充電電池/ AC适配器
電池壽命
一次充電後:連續操作≥10小時; 待機時間≥20小時; 充電時間<4小時
一次充電後:連續操作≥8小時; 待機時間≥20小時; 充電時間<4小時
工作溫度
-10℃ ~50℃
-10℃ ~50℃
存儲溫度
-20℃ ~70℃
-20℃ ~70℃
相對濕度
0~95%(無結露)
0~95%(無結露)
重量
1kg (2.2 lbs)
1kg (2.2 lbs)
尺寸(長×寬×高)
220×110×70mm (8.7×4.3×2.7 inch)
220×110×70mm (8.7×4.3×2.7 inch)
選配的功能模塊技術指标



可視故障定位儀模塊
波長 (±20nm)
650nm
輸出功率 (dBm)
 ≥-3
最大測試距離
5 Km
光功率計
校準波長(nm)
850,1300,1310,1490,1550,1625
測量範圍(dBm)
-70 ~ +6 (-60 ~ +6 @ 850nm)
探測器類型
InGaAs
顯示分辨率
0.01dB
精度
                         ± 5% ± 0.01nW (±0.5dB@850nm)
 * 上述參數如有變化,恕不另行通知。

訂購信息
标準配置:
主機、充電電池、TraceManager軟件光盤、USB數據傳輸線、AC适配器、保修卡、CE證書、校準證書

選配信息:
1 palmOTDR-S120X-V  帶可視故障定位儀的palmOTDR
2 palmOTDR-S120X-P  帶光功率計的palmOTDR
